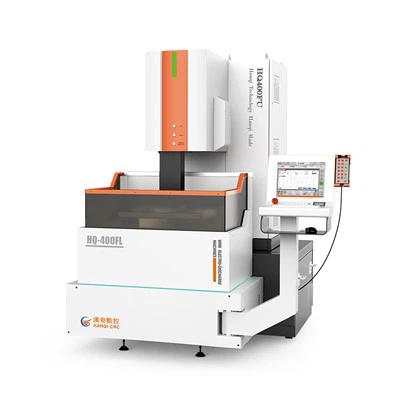

5-軸制御 4-軸リンケージワイヤー放電加工機

1. 液体タンクモーター昇降

2. 超低モリブデン線損失

3. 150000mm² 配線損失がなく、環境に優しい

4.（切削条件：9000mm²/H|水性切削液|鋼|ワーク高さ60mm）

5. 最大切断効率：300 mm²/分以上

6. 最適な表面粗さ: Ra 0.6 μM以下

7. 低速フィラメントレベルのUV軸構造

8. 5軸フルサーボ制御

9. 機械全体の一体構造

10. Gコードプログラミングをサポート

11. 工場データベース、加工対象を選択して加工パラメータを自動生成

12. モリブデン線を使用したワークの加工

1. スイスの工作機械産業における同グレードの鋳物、C型構造（HT250）

2. XY軸は台湾HIWIN Pレベルリードスクリューガイドレールを採用

3. UV軸は台湾HIWIN C3レベルリードスクリューガイドレールを採用

4. X、Y、U、V軸はサーボモーター（パナソニック製モーターとドライバー）によって制御されます。

5. Z軸もサーボモーター（Hanqiカスタマイズモーターとドライバー）によって制御されます。

6. スクリューガイドレールの自動潤滑システム（自動潤滑ポンプ）

7. 特許取得済みの液体タンク昇降構造（Hanqiによるカスタマイズ）

8. ±12度テーパーカット構造

9. 防錆・防食作業台（Hanqiによるカスタマイズ）

10. Windows 7システムには、Hanqiが独自に開発したCNCシステムが搭載されています。

11. 統合産業用制御コンピュータ（Hanqiによるカスタマイズ）

12. コンピュータ操作ステーションは90度回転し、操作が簡単になります。

13. 埋め込み式LED三色ライト（ユニークなデザイン、長寿命）

14. 主電気キャビネットと水タンクの一体型設計（設置面積が小さい）

15. ハンチー独自開発の放電加工回路

1) 会長は中国の漢川機械工具工場（1986-2005）に勤務し、電気加工の分野に40年近く携わってきました。

2) 当社は 2005 年に設立され、工場は中国の蘇州ハイテク産業開発区に位置し、敷地面積は 20,000 平方メートルです。

3) 江蘇省のハイテク企業であり、江蘇省の専門的で洗練された革新的な企業である。

4) 従業員数は80名以上、研究開発人員も20名近くおり、研究開発型の生産志向の企業です。

5) ISO9001品質管理システムを導入し、工作機械部品の精度試験にCarl Zeissの3座標系を使用する。

6)2016年に北京Agie Charmilles Industrial Electronics Co., Ltd.と製品協力を行いました。

EDM加工とは？

放電加工 (EDM) は、誘電液に浸漬された電極間の電流放電を高速で繰り返して、ワークピースから材料を除去する製造プロセスです。このプロセスは、機械加工が不可能な部品の製造に使用されます。EDM は材料を除去するために機械力を使用しないため、非伝統的であると考えられています。

EDM は、複雑で入り組んだ形状を形成するのに理想的な、非常に精密なプロセスであり、チタンなどの硬質金属を成形することができます。EDM を使用して成形される材料は、プロセスを成功させるには導電性でなければなりません。

EDM マシンのワークピース電極 (陽極) は DC 電源の正極端子に接続され、ツール電極 (陰極) は負極端子に接続されます。電極は誘電液に浸漬され、スパーク ギャップによって分離されます。スパークによりスパーク ギャップ ゾーンに極度の電熱が発生し、ワークピース表面の一部が溶解して蒸発します。このプロセスはスパーク侵食と呼ばれます。

シンカー EDM 加工の代替となる EDM ワイヤー加工プロセスは、切断プロセスにワイヤーを使用する木材バンドソーとほぼ同じように機能します。銅または真鍮で作られたワイヤーに高電圧の放電が通され、ワイヤーがワークピースの厚さを切断できるようになります。

EDM ワイヤー加工のワイヤーは、伝導性が精密に制御された脱イオン水中で火花を発生させます。水は材料を冷却し、除去された材料を洗い流します。プロセスには常にきれいな誘電液が送り込まれ、余分な廃棄物が洗い流されます。

EDM プロセスの極端な温度により、蒸発と溶解、または放電侵食によってワークピースから余分な材料が急速に除去されます。溶融金属は部分的に除去されます。電位が除去されると、プラズマ チャネルは維持されなくなり、崩壊するときに圧力または衝撃波が発生します。これにより溶融材料が排出され、スパーク サイトの周囲から除去された材料のクレーターが形成されます。

電位の中断によりプラズマ チャネルが崩壊し、ワーク材料が正、ツールが負になるため、衝撃波が形成されて材料が除去されます。電子がワークピースに衝突すると、正イオンがツールに衝突して材料が加熱、溶解、除去され、クレーターが形成され、ツールが摩耗します。

放電加工には大量の電力が必要です。このプロセスで使用する発電機は、プロセスを効率的かつ正常に実行するために必要な電力を供給できなければなりません。発電機は、プロセスの電力パラメータを生成する能力に応じて選択されます。

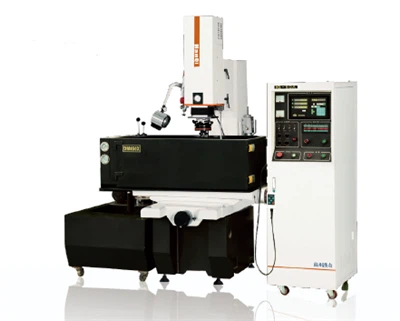

EDM（ダイシンカー）/ワイヤーEDM工作機械は、デジタル家電、自動車製造、医療機器、半導体パッケージング、金型産業、航空宇宙、アルミニウム産業、浴室設備、軍事製造など、さまざまな業界で広く使用されています。

蘇州漢奇CNC設備有限公司は2005年に設立され、30年以上にわたり、さまざまな精密CNC放電加工機（EDM）とCNCワイヤー放電加工機（WEDM）の製造とカスタマイズを専門としています。スイスのブランドと同じ工作機械鋳物は、ドイツのツァイス座標試験機を使用してすべての主要部品の検査を受けており、スイスの技術と協力して、放電加工機の精度と安定性を確保しています。 Hanqi CNCマシン（EDM / WEDM）は、金型製造、自動車製造、チップ技術、医療機器、電子機器、電気、ハードウェア、プラスチックなど、さまざまな業界で広く使用されています。Hanqi CNCは、THK、Philips、Siemens、Panasonic、HIWIN、PMI、NSK、BYD、GCL、Chint、MIDEA、三菱電機、GREE、GIANT、Zhongwang、FAGOR、FUJI、SAIC GM、CATL、Konka、Galanz、LUXSHARE ICT、Foxconn、FANUC、KNUTHなど、世界的に有名なブランドと協力してきました。当社の工場は、ISO9001、IS014001、CE、UL、ETLなどの関連する国際的に権威のある認証を取得しています。当社の製品はコスト効率が高く、世界中の30を超える国と地域に輸出されています。 当社は高品質、高精度の工作機械（MS-WEDM/EDM加工精度で業界トップクラス）を備え、非常に複雑な部品の加工も可能で、各国のお客様にご好評をいただいており、国内外の高品質な長期協力顧客を多数獲得しております。
